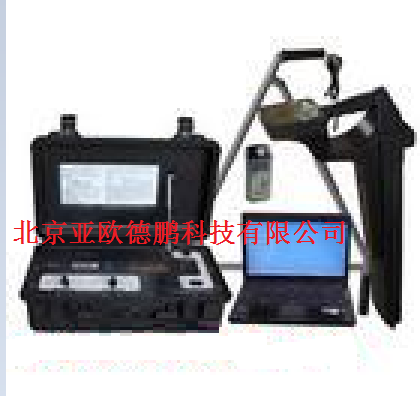

橋梁撓度儀,橋梁撓度測試儀 型號;DPTQN-2

橋梁撓度對于橋梁結構而言是一個非常重要的參數，它直接反映橋梁結構的豎向整體剛度，是反映橋梁線性變化的重要依據。橋梁撓度與橋梁的承載能力及抵御地震等動荷載的能力有密切關系，科學精確的檢測手段不僅對于橋梁承載能力的檢測和橋梁防震減災有著重要的意義，同時也能為完善橋梁設計理論和施工工藝積累時間經驗。
橋梁撓度檢測儀采用遠距離非接觸光電轉換法測量橋梁動靜態撓度曲線，突破性的將光路解析及圖像采集有機的集成起來，采用一靶二燈，動態精度量程控制，靈活適應各種不同客戶及現場需求。強大的處理軟件可從動態曲線數值分析中得出荷載的沖擊系數及結構內力分布狀態，有助于判斷橋梁的薄弱部位及結構的整體性，是一款不可多得實用型橋梁檢測設備。
、儀器原理
使用DPTQN-2橋梁撓度檢測儀時，要將專用靶標固定待測橋梁被測點位置，使靶標與橋梁有機的結合起來形成共振，將橋梁震動轉換成特定波長的光源震動，通過光學解析系統將待測光信號解析至專用高精工業CCD，檢測靶標在CCD上成像的中心坐標的變化即可精確測量被測橋梁在載荷作用下產生的縱向和橫向位移及其對時間的響應曲線。系統的Ｋ值（Kx，Ky），即CCD上每個象素代表的實際位移值，可在測量之前進行標定

二、應用領域
1、橋梁施工控制監測；
2、現有橋梁動靜載實驗；
3、橋梁竣工驗收、鑒定；
4、軍用浮橋、吊橋等特殊橋梁檢測；
5、大跨度結構的梁、柱的變形監測；
6、大型結構低頻震動監測；
7、高層建筑的變形及位移監測；
8、大壩、碼頭的變形及震動位移監測；
9、大型墩臺、鉆井平臺等震動變形檢測；
10、起重機械臂、吊桿荷載位移檢測。

三、產品特點
1、解決了其他同類產品光路解析及圖像采集分離式問題，二者完美有機集成，大大提高檢測精度及系統穩定性。

2、光電轉換原理檢測，不受現場環境及橋型限制，適應能力強；
3、非接觸、遠距離、精度高，設計原理科學高效；
4、動態精度及量程，適應各類橋型、現場及不同客戶需要；
5、高速專用高精工業面陣CCD，單次即可實現兩維撓度測量；
6、一靶二燈，適應不同檢測距離及惡劣環境需要；
7、自動標定，避免人為誤差，節約人力；
8、測量數據實時顯示，自動保存，高度智能化；
9、無線遙控靶標，自帶高容量鋰電，高效輕松檢測；
10 、提供專用UMPC控制測量，袖珍美觀而不失高效。

四、技術參數
1、檢測方式：光電圖象法；
2、瞄準方式：采用整體式光路，不用開蓋即可觀察測量，性能穩定,避免了活
   動光路部分帶來的誤差；
3、測量模式：單點動態，多點靜態；
4、檢測距離：500m；
5、檢測量程：0.8m；
6、測量精度：0.1mm（50m處）；
7、采樣頻率：100Hz；
8、頻率響應：50 Hz；
9、記錄時間：可設置任意時間；
10、控制方式：筆記本或專用UMPC控制器；
11、傳輸接口：USB；
12、標定方式：自動標定；
13、靶標配置：無線遙控、自帶鋰電、無需交流供電（電池靶，測量過程無需交
    流電）；
14、靶標電池容量：近燈可工作20h，遠燈10h；
15、工作溫度：-30—70℃；
16、軟件功能：可求撓度最大、最小值，沖擊系數，功率譜，區間頻率等。
