商品型號：DP3010E

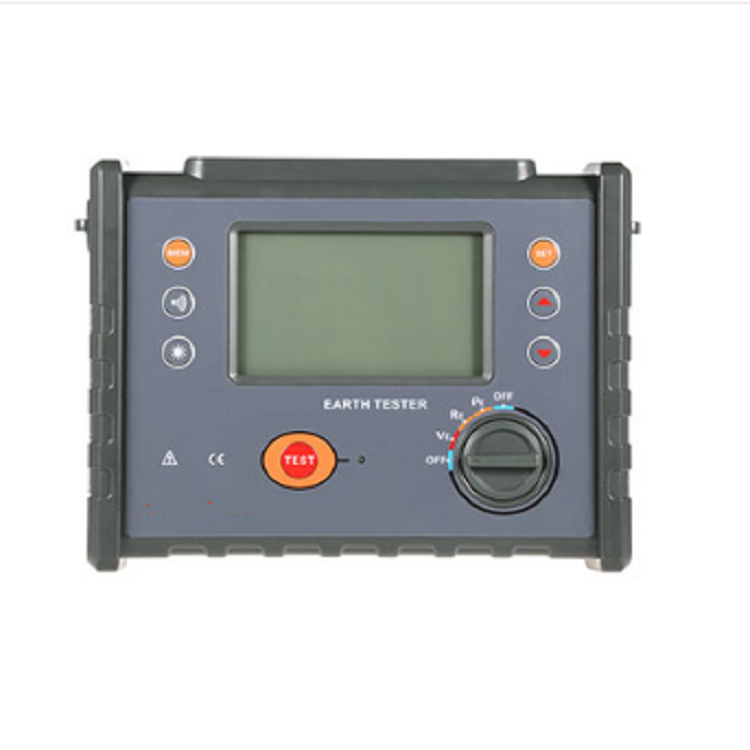

土壤電阻率測試儀 四線接地測試儀、精密接地電阻測試儀 型號：DP3010E
-
簡介
接地電阻·土壤電阻率測試儀又名四線接地測試儀、精密接地電阻測試儀等是檢驗測量接地電阻常用儀表的常用儀表，采用了超大LCD灰白屏背光顯示和微處理機技術，滿足二、三、四線測試電阻和土壤電阻率要求。適用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。儀表測試精準、快速、簡捷、穩定可靠等特點。
接地電阻·土壤電阻率測試儀由微處理器控制，可自動檢測各接口連接狀況及地網的干擾電壓、干擾頻率，并且具測試輔助接地極電阻值功能。同時存儲500組數據，電阻測量范圍：0.01Ω～30.00kΩ，接地電壓范圍：0.01～600V。
三．量程及精度
|
測量功能 |
測量范圍 |
精度 |
分辨率 |
|
接地電阻 (R) |
0.00Ω～30.00Ω |
±2%rdg±5dgt (注1) |
0.01Ω |
|
30.0Ω～300.0Ω |
±2%rdg±3dgt |
0.1Ω |
|
|
300Ω～3000Ω |
±2%rdg±3dgt |
1Ω |
|
|
3.00kΩ～30.00kΩ |
±2%rdg±3dgt |
10Ω |
|
|
土壤電阻率 (ρ)
|
0.00Ωm～99.99Ωm |
ρ=2πaR (注2) |
0.01Ωm |
|
100.0Ωm～999.9Ωm |
0.1Ωm |
||
|
1000Ωm～9999Ωm |
1Ωm |
||
|
10.00kΩm～99.99kΩm |
10Ωm |
||
|
100.0kΩm～999.9kΩm |
100Ωm |
||
|
1000kΩm～9999kΩm |
1kΩm |
||
|
接地電壓 |
AC 0.00～600V |
±2%rdg±3dgt |
0.01V |
注：1. 基準條件：Rh Rs<100Ω時的精度。
工作條件:Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ
2.取決于R的測量精度而定,π=3.14, a:1 m～100m；
技術規格
|
功 能 |
二三四線測量接地電阻、土壤電阻率； 接地電壓、交流電壓測量 |
|
環境溫度濕度 |
23℃±5℃，75%rh以下 |
|
電 源 |
DC 9V 6節LR14干電池連續待機100小時以上 |
|
干擾電壓 |
＜20V（應避免） |
|
干擾電流 |
＜2A（應避免） |
|
測R時電極間距 |
a＞5d |
|
測ρ時電極間距 |
a＞20h |
|
輔助接地電阻值 |
基準條件＜100Ω,工作條件＜5kΩ |
|
量 程 |
接地電阻：0.00Ω～30.00kΩ |
|
土壤電阻率：0.00Ωm～9999kΩm |
|
|
接地電壓：0.00V～600.0V |
|
|
測量方式 |
精密4線、3線法測量、簡易2線測量接地電阻 |
|
測量方法 |
接地電阻：額定電流變極法 土壤電阻率：四極法 接地電壓：平均值整流(S-ES接口間） |
|
測試頻率 |
128Hz |
|
短路測試電流 |
AC ＞20mA（正弦波） |
|
開路測試電壓 |
AC 28V max |
|
電極間距范圍 |
可設定1m～100m |
|
換 檔 |
接地電阻：0.00Ω～30.00kΩ全自動換檔 |
|
土壤電阻率：0.00Ωm～9000kΩm全自動換檔 |
|
|
背 光 |
可控灰白色背光，適合昏暗場所使用 |
|
顯示模式 |
4位超大LCD顯示，灰白色背光 |
|
測量指示 |
測量中LED閃爍 |
|
LCD尺寸 |
111mm×68mm |
|
LCD顯示域 |
108mm×65mm |
|
儀表尺寸 |
長寬高：240mm×188mm×85mm |
|
標準測試線 |
4條：紅色15m，黑色15m，黃色10m，綠色10m各1條 |
|
簡易測試線 |
2條：黃色1.5m，綠色1.5m各1條 |
|
輔助接地棒 |
4根 |
|
測量時間 |
對地電壓：約3次/秒 |
|
接地電阻、土壤電阻率：約7秒/次 |
|
|
線路電壓 |
AC600V以下測量(接地電壓測量功能不能用于測量商用電) |
|
數據存儲 |
500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿 |
|
數據查閱 |
查閱數據時“MR”符號指示 |
|
溢出顯示 |
超量程溢出時“OL”符號指示 |
|
報警功能 |
測量值超過報警設定值時發出報警提示 |
|
電池電壓 |
電池電壓低符號顯示 |
|
自動關機 |
“APO”指示，開機15分鐘后自動關機 |
|
功 耗 |
待機: 約40mA(背光關閉) |
|
開機開背光：約43mA |
|
|
測量：約75mA(背光關閉) |
|
|
質 量 |
儀表： 1280g(含電池) |
|
測試線：1300g |
|
|
輔助接地棒： 720g(4根) |
|
|
工作溫濕度 |
-10℃～40℃；80%rh以下 |
|
存放溫濕度 |
-20℃～60℃；70%rh以下 |
|
過載保護 |
測量接地電阻：H-E、S-ES各端口間AC 280V/3秒 |
|
絕緣電阻 |
20MΩ以上(電路與外殼之間500V) |
|
耐 壓 |
AC 3700V/rms(電路與外殼之間) |
|
電磁特性 |
IEC61326(EMC) |
|
適合安規 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)； IEC61010-031； IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)； JJG 366-2004。 |
