熱風爐拱頂紅外測溫系統 紅外測溫儀 型號：HAD-H1D
熱風爐拱頂是一種特殊的場合，拱頂溫度的測量既要解決被測目標的高溫、高壓問題，又要適應一年四季露天環境變化的要求
一、紅外測溫系統的組成
1．紅外測溫儀
2．紅外探頭
3．熱風爐拱頂紅外探頭保護裝置
4．紅外測溫儀控制器
紅外測溫系統各功能單元性能指標和外形尺寸
1．紅外測溫儀主要技術參數
⑴ 測溫范圍： 700～1600℃或600～1300℃
⑵ 測溫精度： ≤±1％（量程上限）
⑶ 輸出信號： Isc： 4～20 mA
(4) 工作電源：DC 24V±15％
⑸ 使用環境： 環溫 0～70℃
相對溫度 ≤85％
2．紅外探頭
⑴ 測溫范圍：700～1600℃
⑵ 測溫精度：≤±0.5％（量程上限）
⑶ 距離系數：120：1
⑷ 輸出信號：0～－5V
⑸ 工作環境：－5～80℃
⑹ 工作電源：±12 VDC

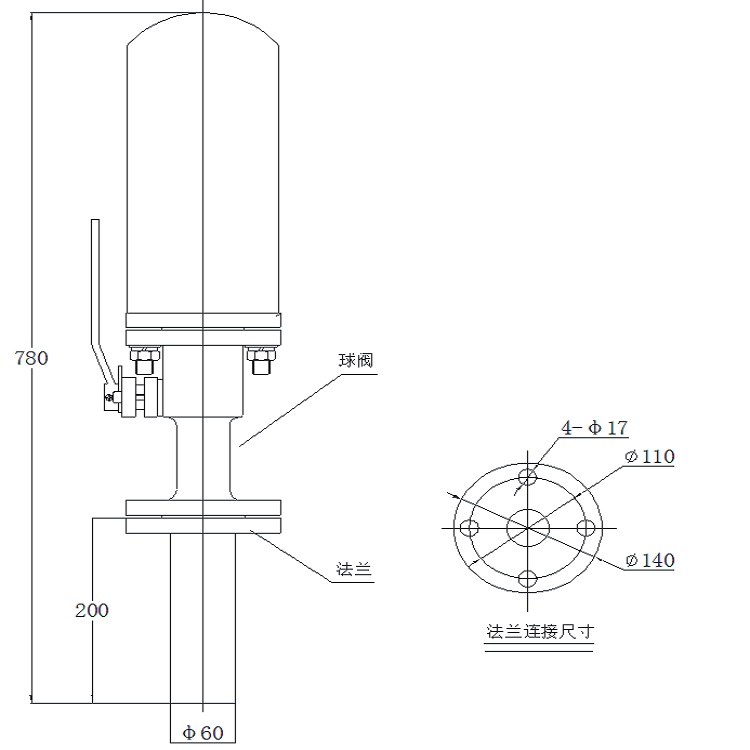

3．紅外探頭保護裝置
⑴ 工作電壓：15～21 VAC
⑵ 工作壓力：0～6 Mp
⑶ 工作溫度：－20～120℃
4．紅外測溫儀控制器(不銹鋼外殼)
⑴ 工作電壓：AC 220V±15％
⑵ 工作溫度：0～60℃
⑶ 輸出電壓：21 VAC
