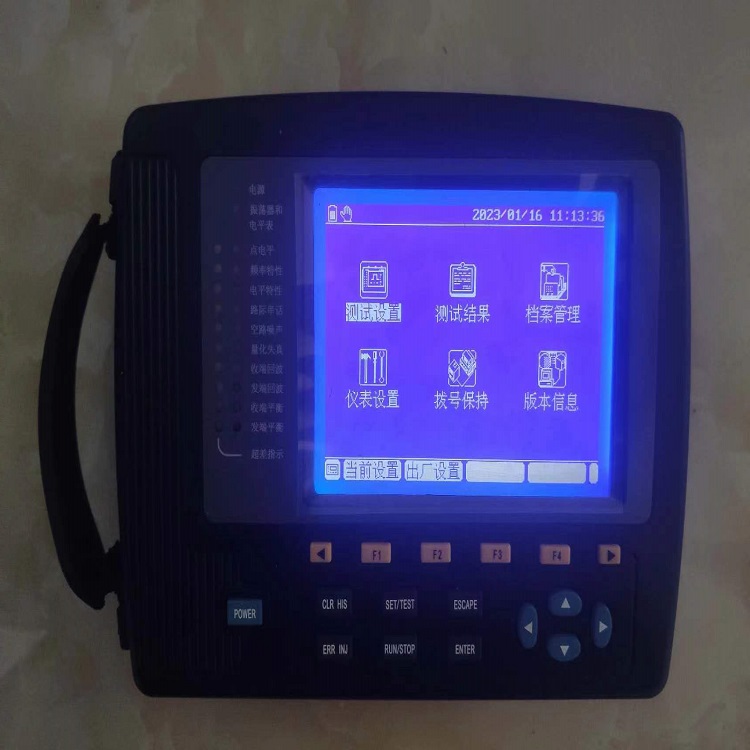

新品PCM話路特性分析儀 話路特性分析儀 話路特性檢測儀 DP-GT-2B

1、主要特點

·手持式話路特性測試儀；

·內建測試模板，圖形顯示；

·內置直流環路饋電電路和直流環路保持電路；

·符合人體工程學的設計，智能導航式中文操作界面，操作簡單方便；

·大屏幕液晶顯示，320×240點陣，EL或LED背光；

·帶串行高速微型打印機的接口。

2、基本功能

·全中文菜單，大屏幕顯示，操作簡便

·可進行多任務工作（可以邊測試邊翻閱以前的記錄）

·可測電平、頻率特性、電平特性、量化失真、空閑噪聲、路際串話、回波衰耗、對地平衡度；

·端對端測試，環回測試；

·單路或30路自動測試(可選),并以報表形式打印；

·自動模式、手動模式，自動模式可選擇測量指標中的一項、幾項或全部，測試步長可編程；

·可存儲多達100組測量結果；最高達9個測試設置存儲；并可進行掉電記憶；

·內置發生器和接收器，輸出口和接收口分別帶有直流環路饋電電路和直流環路保持電路（內置或外置，視結構而定），不僅可測E&M二/四線接口，還可測LGE、FXO，LGS、FXS接口；

·測試結果圖形顯示，可以和內建的ITU-T標準模板比較，合格與否一目了然；

·存儲測量結果可以上傳至PC機，進行分析、整理、歸檔、打印輸出；

·嵌入式軟件可在線升級。

3、技術指標

3.1發生器

信號頻率：200Hz～3600Hz，步長10Hz；

輸出電平：+7～-61dBm0，步長1dB ；

相對電平：+1～-17dB，步長0.1dB；

失 真 度：在1020Hz/0dBm0，<-55dB；

頻率響應：±0.1dB。

　　輸出阻抗及回波損耗：在200～3600HZ內輸出阻抗為600Ω，回波損耗≥36dB。

　　輸出平衡度：在200～3600Hz內平衡度≥60dB

3.2 接收器

·電    平  頻率范圍：200Hz～3600Hz ；

電平范圍：+7dB～-78dB，其中 dBm0為 +6～ -61dB, dBr為+1～-17dB；

測量誤差：0dBm0點為±0.2dB，其它各點為±0.3dB。

            參考信號：1020Hz或820Hz，-10dBm0或0dBm0

·頻率響應 參考信號：1020Hz/-10dBm0，

頻率范圍：200Hz～3600Hz；

測量范圍：-20dB～+20dB；

測量誤差：±0.2dB；

·電平特性 參考信號：1020Hz/-10dBm0；800Hz/-10dBm0

電平范圍：+5dBm0～-56dBm0

測量范圍：-20dB～+20dB

測量誤差：±0.2dB

·空閑噪聲 輔助信號：420Hz/- 45dBm0

測量范圍：-92dBm0～-22dBm0，ITU-T加權

測量誤差：±0.5dB

·路際串話 主串信號：1020Hz/0dBm0；800Hz/0dBm0

測量范圍：-92dBm0～-22dBm0

誤差范圍： ±1 dBm0

·量化失真 參考頻率：820Hz；

電平范圍：-56 dBm0～+5 dBm0

測量范圍：0～-40dB，ITU-T加權

測量誤差：±0.8dB

·回波衰耗 測試用信號頻率范圍200Hz~3600Hz，電平0dBm0，

測量范圍0dB~62dB，

測量誤差：±1dB。

·對地平衡度  測量用信號頻率范圍200Hz~3600Hz，電平0dBm0，

測量范圍：0dB~82dB，

測量誤差：±1dB。

·輸入阻抗及回波損耗：在200～3600HZ內輸入阻抗為600Ω，回波損耗大于等于30dB；

·輸入平衡度：在200～3600Hz內平衡度大于等于60 dB；

·接口平衡：600Ω，200Ω+560Ω//0.1uF、200Ω+680Ω//0.1uF；

·相對電平：-17～+7dB，步長0.1dB；

·直流環路：IGT動態阻抗 >100KΩ，環路電流最大60mA，環路壓降約為-15V；

OGT動態阻抗>100KΩ，饋電電流恒流25mA。

·電源： DC9V±2%，1A； 可充電電池1.2V*5，4Ah

·尺寸： L×W×H=200mm×160mm×45mm ；

·重量： 約1kg。
