商品型號：DP-LY300B
標準氣體稀釋裝置 混合氣體配比器 型號：DP-LY300B
主要用途
DP-LY300B型標準氣體稀釋裝置系統是為氣體分析、測試類儀器的標定、校準和檢測的
產品，本儀器能實時地配制出不同種類、不同濃度的多組份混合氣體。使用對象包括環保企業、生物制藥、環境監測、煤礦冶金等所有需要混合氣體的企業
和單位
產品介紹
在氣體分析儀器領域，標準氣體是標定和校準氣體分析儀器測量結果的，在
對儀器進行標定或校準時，需要不同濃度的氣體，而此時所需的每種濃度的標準氣體量不
大，但又需要為標定點配備相應濃度的標準氣體。如果為每個標定點購買廠家生產的
標準氣體，不但成本高，不經濟，而且還造成很大的浪費。
DP-LY300B 型標準氣體稀釋裝置是我公司根據多年氣體配制分析經驗的一款適
用于氣體分析領域的配氣設備，用戶只需要購買一種用于稀釋的標準氣體和一瓶標準濃度
用于被稀釋的氣體，便可用它配制多種低于該被稀釋氣體濃度的標準氣，不但經濟廉價而
且方便靈活。它具備智能檢測、自動配氣、小巧便攜等諸多優點。可提供多種型號選擇，
目前該型號最多可以實現3 通道 3組份氣體同時配置。
DP-LY300B 型標準氣體稀釋裝置采用PLC可編程邏輯控制器作為核心控制單元，采用 10
寸電容觸摸屏作為人機交互界面，用戶通過觸摸屏對配氣儀進行參數輸入和指令控制，完成
配置后自動根據用戶設定的參數執行配氣輸出任務，這樣就毋需第三方計算控制單元的介
入， 全過程實現單機自主操作執行。為了能簡單明了的展現界面操作的友好便利性，我們
精心設計了人機交互界面，力求使用戶能在短的時間內掌握本設備的操作。
儀器的氣體流量控制核心元件采用高精度質量流量控制器（MFC），儀器輸出氣流速率穩定，設定精準，抗干擾能力強，儀 器可進行不同氣體系數設定來選擇不同量程進行試驗，可擴展性強，滿足大多用戶使用。
2.3 主要特點
★ 高清 800×480 分辨率的真彩電容觸屏，操作簡單，使用方便；
★ 高精度質量流量控制器，配氣輸出精度高；
★ 操作簡單，界面一目了然；
★ PLC可編程控制器；
★ 可擴展性強，可定制多種組份氣體通道；
★ 一鍵配氣，無冗余操作；
★ 提供 3個配氣通道，最多配置 3種組份的氣體
工作原理
原理解釋：系統用戶參數及指令輸入和狀態參數輸出顯示均由觸摸顯示屏完成。用戶通
過觸摸屏將參數輸入系統，系統根據用戶設定的參數計算出各路對應的控制量去控制調節質
量流量控制器(MFC)的輸出。一方面MFC收到系統給它的控制量后調節自身氣路輸出閥門開啟
幅度，另一方面MFC實時檢測通入自身內的真實氣體流量，并根據該氣體流量實時輸出一個與
該氣體流量成線性正比的反饋信號。系統根據各路該反饋信號獲得實際的氣體輸出流
量進 而計算實際輸出的氣體濃度。各通道MFC輸出的氣體一同匯入氣體混合器進行充分混合后通過 出氣口輸出
主要技術指標
三路進氣，一路出氣，輸出流量規格0-2SLM、0-5SLM、0-10SLM等
采用ALICAT質量流量控制器
質量流量控制器準確度：≤0.6%RD
質量流量控制器重復精度： ±0.2％
響應時間：≤100ms
耐壓： 1MPa
漏氣率： 1×10-9SCCSHe
通道材料： 316L 不銹鋼
進出氣口連接氣嘴：Φ6/不銹鋼穿板卡套
進出氣連接管道：Φ6/PU 或特氟龍管
靜密封材料： 氟橡膠（或丁晴橡膠、硅橡膠）
動密封材料：氟橡膠（或丁晴橡膠、硅橡膠、聚四氟乙烯）
預熱時間：無需預熱
工作環境溫度：5℃～45℃
供電：220VAC 50Hz
外形尺寸：深406mm×寬400mm×高214mm
配氣稀釋比范圍：1:1到1000:1
儀器重量：約13.5Kg；
工作環境條件
工作溫度為 5 ℃～45 ℃；
工作壓差：0.1～0.3MPa
相對濕度為不大于 85 %；
工作電源為交流 220 V±22 V、頻率 50 Hz ±1Hz；
注意：
☆ 在對有毒有害氣體進行配氣時，必須嚴格做好防護措施，嚴格檢查管路聯接的氣密
性。配氣結束后必須在防護措施未撤之前對管路用無毒氣體進行徹底清洗，以排除管路內殘
留的有毒有害氣體。☆ 在對有腐蝕性氣體進行配氣時，需要根據配制氣體的化學特性選用耐此類腐蝕材料 型號的配氣儀，以精度和延長儀器的使用壽命。
☆建議用戶在各通道進氣口處分別安裝一只減壓閥，當某一通道不使用或暫時不使用
時，可將該通道減壓閥關閉，以該通道不會漏入氣體；

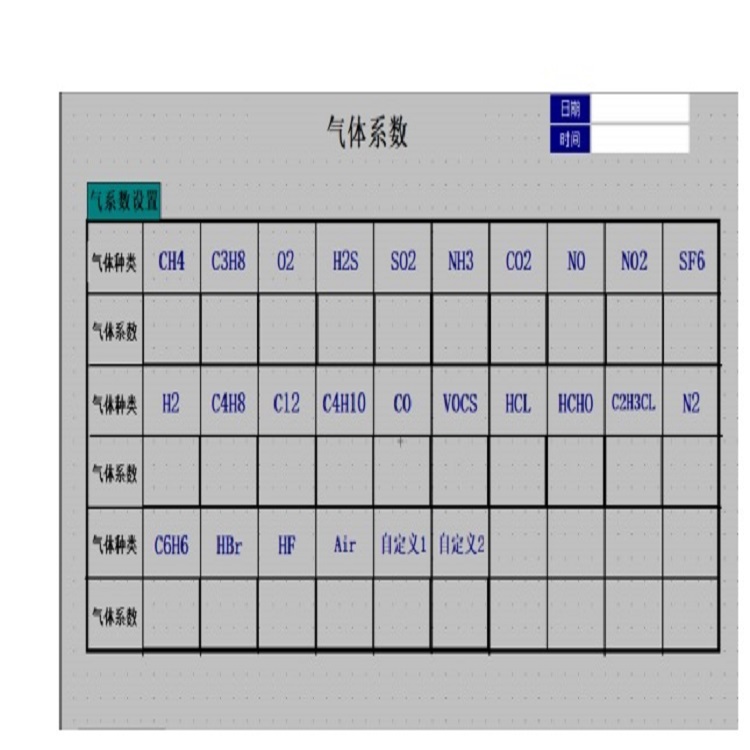

☆ 氣體系數：用戶需要根據本手冊提供的氣體系數表，輸入相應的氣體系數，便可對
氣體質量流量控制器量程進行更改。選購時請根據實際使用時是否會用到有腐蝕性氣體和氣
體種類確定對應的型號。
☆本系列儀器最多為3 通道配氣系統，可以同時配制3種組份的混合氣體（亦可根據客
戶的需求進行定制）
