巖心抽空加壓飽和裝置 飽水儀 型號：DP-H2

一、 儀器功能

將巖心抽空，再加高壓，使巖心充份飽和實驗流體。

二、 設備參數

1、 真空度：-0.098

2、 工作壓力：＜50Mpa

3、 樣品室尺寸：¢120x250mm

4、 儲液罐規格：¢160mmx10mmx230mm

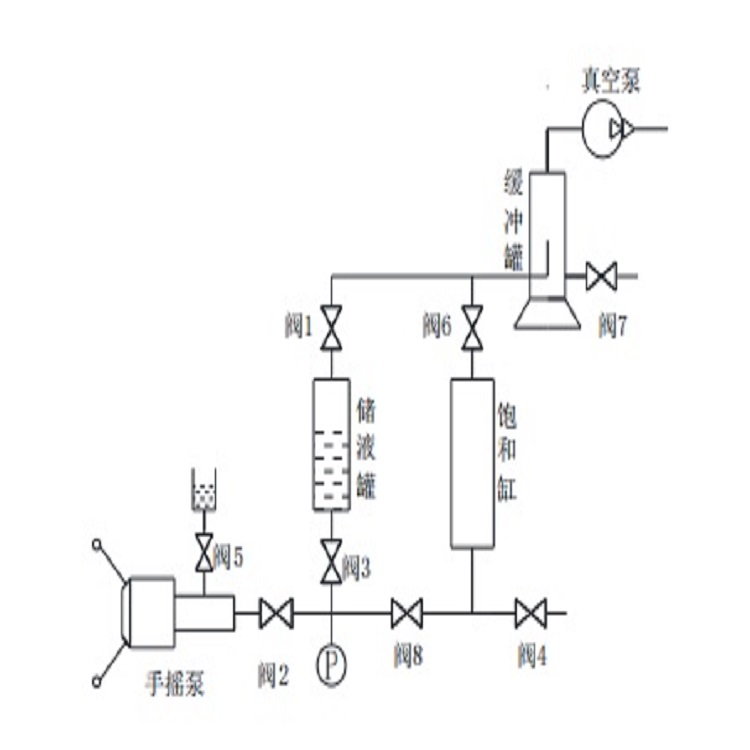

三、 儀器結構組成

儀器由真空泵、真空緩沖容器、儲液缸、飽和缸、加壓泵、真空表、壓力表、閥門管路等組成。

1． 真空泵：，用于抽除飽和缸、巖心、儲液缸、實驗流體、泵腔內的空氣。

2． 儲液缸：采用有機玻璃制作，用于儲存實驗流體。

3． 飽和缸：工作壓力 50MPa，材質：316L，將巖心放入其中抽空、加壓。

4． 真空緩沖容器：采用有機玻璃制作，用于保護真空泵，防止將實驗流體抽入真空泵內。

5． 加壓泵：工作壓力 50MPa，用于將實驗流體加壓，使巖心充分飽。

6． 真空表：量程-0.1MPa，用于真空度測量。

7． 壓力表：量程 60MPa，用于飽和壓力測量。

四、使用

1．所有閥門處于關閉狀態。

2．打開儲液缸蓋，加入實驗流體，不要加的太滿。再蓋好缸蓋并密封好。

3．打開飽和缸蓋，加入巖心，再蓋好缸蓋并密封好。

4．將泵退到最后。

5．開閥 1、閥 6、閥 2，閥 3 開真空泵，對實驗流體、巖心、泵腔抽空。

6．關閥 6，停真空泵，開閥 7、閥 8。實驗流體壓入飽和缸及加壓泵。

7．關閥 3，進泵加壓，將實驗流體壓入巖心，長時間飽和可以關閉

閥門 2，讓泵處于休息狀態。。

8．開閥 3，降壓。開飽和缸蓋，可取出巖心。

9．開閥 4 可放掉實驗流體。開閥 2/5 對泵泄壓。

 飽和裝置的說明

1、開啟飽和缸是必須用兩個扳手操作擰動

2、測試飽和巖心先稱干重巖心，然后飽和號油或水取出稱重，計算

飽和度和孔隙體積，不以壓力下降多少來計算飽和度

3、測試飽和缸是否泄漏時直接把飽和缸加滿水，關閉連接真空和儲

液缸閥門，打上壓力，1 小時不泄漏屬于設備工作正常狀態。

4、測試飽和巖心打上壓力，飽和一段時間發現壓力有所下降（巖心孔隙度飽和），及時補充壓力。
