電接風向風速儀 記錄式風向風速儀  氣象儀  型號：DP-L2A

一、 用途

    本儀器為電接風向風速儀改進型，風速采用數碼顯示，起動風速小，測量精確，測量范圍大，具有大風警報功能，并可預置警報風級，適用于學校及工礦企業等單位，用于觀測瞬時風速/平均風速/瞬時風級/平均風級速和瞬時風向，內部可記錄風向風速數據（需要與選配軟件相配套讀取）。

二、 基本技術性能

1、風速測量范圍：0.5～60m/s；（瞬時/平均風速）

    2、風級測量范圍：1～12級；（瞬時/平均風級）

    3、風向測量范圍：16方位；

    4、起動風速：≤0.5m/s；

5、風速為1.5m/s時，風向與風向標的交角≤8°；

6、風速測量精度：

風速的訂正值不大于±（0.4+0.05×風速）m/s

7、風向測量精度：±11°15′。

8、風速警報范圍：1～12級

    9、記錄數據時間：1年（選配/與軟件配套使用）

三、 結構與原理：

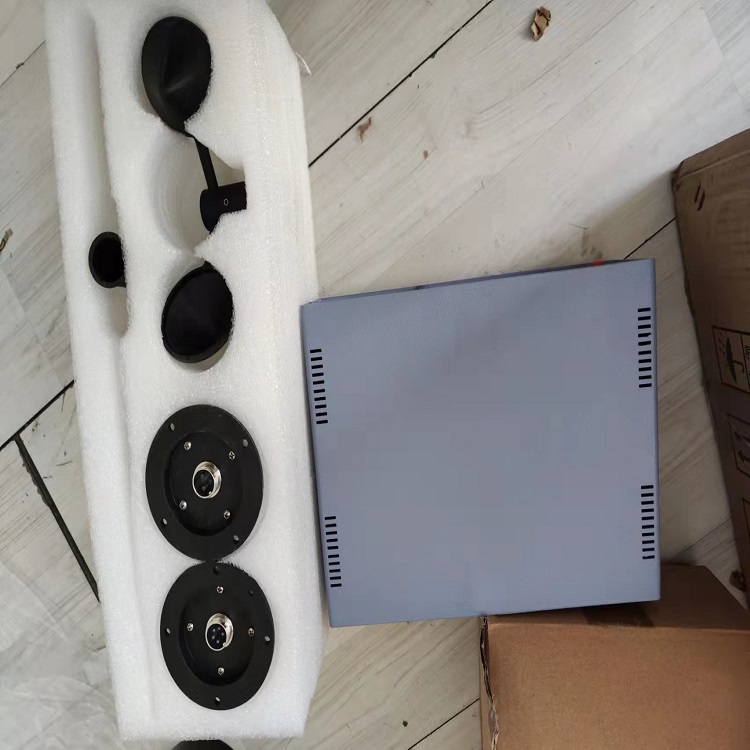

本儀器由風向傳感器、風速傳感器、傳送電纜、室外支架、數據接收/記錄儀等組成組成。風向風速傳感器安裝在室外支架上，數據接收記錄儀安置在室內。它們之間使用電纜進行連接。

傳感器由風速傳感器和風向傳感器分組成，采用碳纖維/鋁合金及不銹鋼材質構成。兩傳感器安置在橫桿的兩端，采用螺釘與橫桿相連接。傳感器底部各有一個連接插座，通過多芯電纜線與室內的數據接收記錄儀相連接。

1、風速傳感器

傳感器體采用碳纖維復合材料及進口高性能軸承，具有起動風速小、測量精確、測量范圍大的特點。

安裝時將風速傳感器風杯組件的連接帽扣入風速傳感器傳動軸，軸插入時注意不要用力太大，向內插到位即可，再將風杯組件上的三個螺絲旋緊。風杯組件即安裝完成。然后將風杯組件通過底部法蘭的發裝孔安裝于橫桿的一側。

  1）連接帽

    2）風杯

    3）感應器主體

    4）3芯插座

2、風向傳感器

傳感器體主體采用碳纖維復合材料及進口高性能軸承，風向桿及板采用高強度鋁合金材料，具有起轉動靈活、測量反應靈敏的特點。

安裝時將風向傳感器風向組件的連接帽扣入風向傳感器傳動軸（注意插入時側邊的帶標志的孔要和傳動軸的小孔對應，安裝時可以用小釘子進行定位再旋入定位螺絲旋緊。軸插入時注意不要用力太大，向內插到位內外的孔位對應即可，再將連接帽上的另二個螺絲旋緊。風向組件即安裝完成。然后將風向組件通過底部法蘭的發裝孔安裝于橫桿的一側。安裝完后旋轉橫梁將風向傳感器底座上的標志對向正北，再將橫梁緊固。

1）風向板

2）連接桿

3）風標座

4）平衡錘

5）感應器主體

6）5芯插座

風向風速傳感器安裝好后將配套的連接電纜（3芯的插頭和風速傳感器相連接，5芯的插頭和風向傳感器相連接，4芯的傳感器和數據采集儀相連接）傳感器采用RS485方式與傳送儀相連接。

3、數據接收記錄儀

由傳感器產生的風向風速信號通過連接電纜輸送到指示器內顯示風速或風級，按“風速”按鍵儀器分別顯示瞬時風速和平均風速（一分鐘的平均風速）。顯示精度為0.1m/s(范圍0～60m/s),同時對應的指示燈點亮。按“風級”按鍵儀器分別顯示瞬時風級和平均風級（一分鐘的平均風級），同時對應的指示燈點亮，顯示精度為級(范圍1～12級)。同時接收的風向數據通過8個指示燈分別顯示16個不同的方位。當打開電源開關時，根據風向標所處的位置，有一個或相鄰二個指示燈點亮，代表相應風向。
